首頁進口晶振美國CTS晶振CTS西迪斯TF20超小型晶振,TF203P32K7680R無線模塊晶振

CTS西迪斯TF20超小型晶振,TF203P32K7680R無線模塊晶振

產品型號：69440176
頻率：32.768KHz
尺寸：2.0x1.2mm
產品介紹：CTS西迪斯TF20超小型晶振,TF203P32K7680R無線模塊晶振,TF205P32K7680,可穿戴設備晶振,，美國CTS西迪斯晶振，進口晶振，TF20是一款小體積晶振尺寸2.0x1.2mm晶振，T...

CTS西迪斯TF20超小型晶振,TF203P32K7680R無線模塊晶振,TF205P32K7680,可穿戴設備晶振,，美國CTS西迪斯晶振，進口晶振，TF20是一款小體積晶振尺寸2.0x1.2mm晶振，TF203P32K7680R兩腳貼片晶振，32.768KHz晶振，TF203J32K7680R無源晶振，TF205P32K7680R石英晶振，TF205J32K7680R石英晶體諧振器，無鉛環保晶振，具有超小型，輕薄型，32.7680kHz頻率參考，調諧叉晶體設計，密封陶瓷表面安裝包，理想的高密度電路板，頻率容差，±20ppm標準，拋物線溫度系數，磁帶和卷軸包裝，小體積晶振應用于：實時時鐘參考，FPGA和微控制器，可穿戴設備晶振，物聯網應用，消費電子，醫療保健設備，智能電表，儀器儀表等，TF20系列是理想的支持廣泛的電子設計需要一個實時時鐘參考。本系列將支持一般的商業和工業應用。

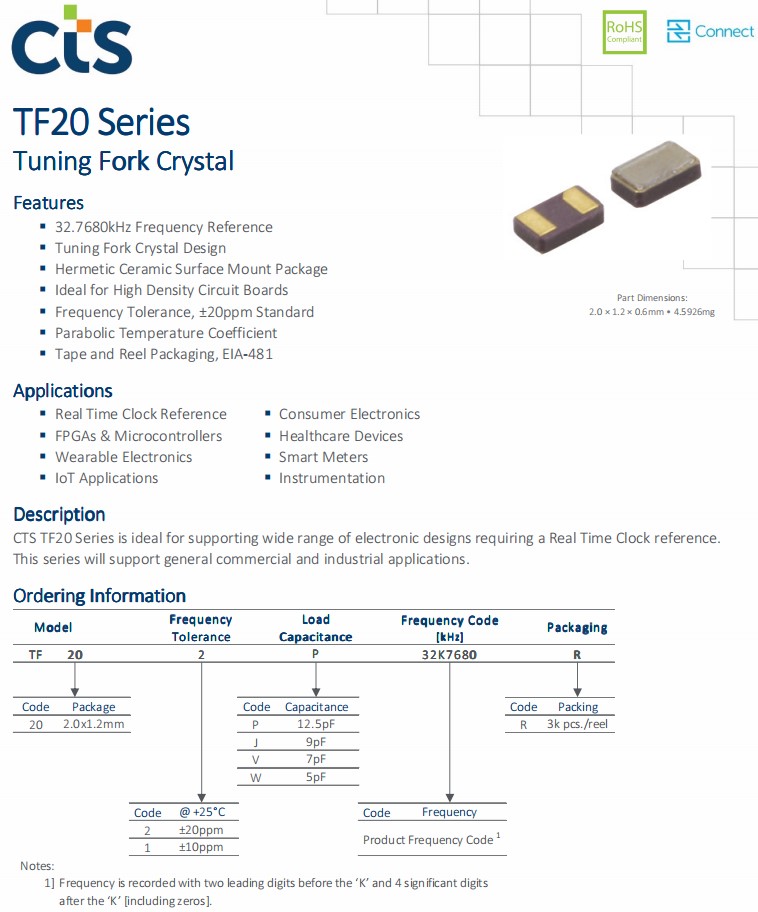

CTS西迪斯TF20超小型晶振,TF203P32K7680R無線模塊晶振,TF205P32K7680,可穿戴設備晶振,參數圖

CTS晶振規格	單位	TF20頻率范圍		石英晶振基本條件
標準頻率	f_nom	32.768KHz	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息, http://www.web3dchina.com
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	12.5PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

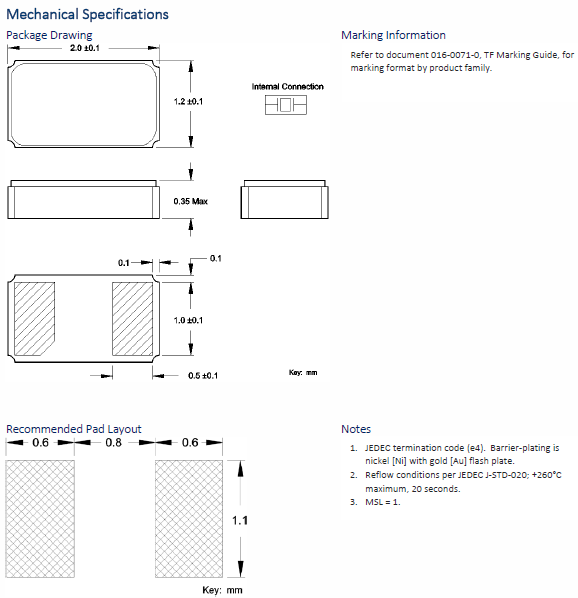

CTS西迪斯TF20超小型晶振,TF203P32K7680R無線模塊晶振,TF205P32K7680,可穿戴設備晶振，尺寸圖

CTS西迪斯TF20超小型晶振,TF203P32K7680R無線模塊晶振,TF205P32K7680,可穿戴設備晶振

在使用晶振時應注意以下事項:

1：抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

2：輻射

將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.

3：化學制劑 / pH值環境

請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.

4：粘合劑

請勿使用可能導致貼片晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

5：鹵化合物

請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂. CTS西迪斯TF20超小型晶振,TF203P32K7680R無線模塊晶振,TF205P32K7680,可穿戴設備晶振

6：靜電

過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作

原廠編碼	品牌	型號	系列	頻率
TF322P32K7680R	CTS晶振	TF32	kHz Crystal (Tuning Fork)	32.768kHz
TF322P32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz
TF322P32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz
TF202P32K7680R	CTS Crystal	TF20	kHz Crystal (Tuning Fork)	32.768kHz
TF202P32K7680R	CTS Crystal	TF20	kHz Crystal (Tuning Fork)	32.768kHz
TF202P32K7680R	CTS Crystal	TF20	kHz Crystal (Tuning Fork)	32.768kHz
TF322J32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz
TF322N32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz
TF323P32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz
TF323J32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz
TF323N32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz
TF325P32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz
TF325J32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz
TF325N32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz
TF202J32K7680R	CTS Crystal	TF20	kHz Crystal (Tuning Fork)	32.768kHz
TF203P32K7680R	CTS Crystal	TF20	kHz Crystal (Tuning Fork)	32.768kHz
TF203J32K7680R	石英貼片晶振	TF20	kHz Crystal (Tuning Fork)	32.768kHz
TF205P32K7680R	CTS Crystal	TF20	kHz Crystal (Tuning Fork)	32.768kHz
TF205J32K7680R	CTS Crystal	TF20	kHz Crystal (Tuning Fork)	32.768kHz
TFA322PH327KR	CTS Crystal	TFA32	kHz Crystal (Tuning Fork)	32.768kHz
TFA322PG327KR	CTS Crystal	TFA32	kHz Crystal (Tuning Fork)	32.768kHz
TFE322T32K7680R	CTS Crystal	TFE32	kHz Crystal (Tuning Fork)	32.768kHz
TFE322P32K7680R	CTS Crystal	TFE32	kHz Crystal (Tuning Fork)	32.768kHz
TFE202P32K7680R	CTS Crystal	TFE20	kHz Crystal (Tuning Fork)	32.768kHz
TFE202W32K7680R	CTS Crystal	TFE20	kHz Crystal (Tuning Fork)	32.768kHz
