首頁進口晶振 FOX晶振FOX晶振,C1BA晶振,貼片晶振

FOX晶振,C1BA晶振,貼片晶振

產品型號：80158568
頻率：20~50MHZ

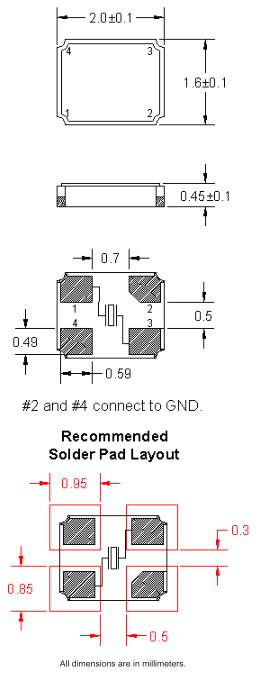

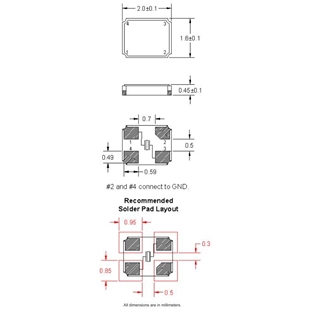

尺寸：2.0*1.6*0.45mm
產品介紹：四腳貼片晶振,其實是屬于壓電石英晶振,是高可靠的環保性能,嚴格的頻率分選,編帶盤裝,可應用于高速自動貼片機焊接,產品本身設計合理,成本和性能良好

FOX晶振,C1BA晶振,貼片晶振,FOXcrystal美國福克斯晶振公司成立于1979年，是一家小型的家族企業，提供石英晶體諧振器和振蕩器。自那時起，該公司已發展成為美國電子市場上高精度石英晶振，高可靠性頻率控制產品的領先供應商，全球擁有10,000多家客戶。研發部門是過去32年來公司持續增長的重要推動力。福克斯工程師已經開發出數百種產品，為晶體和振蕩器的性能，精度和可靠性設定了新的標準，并且為了縮短交付周期以滿足不斷增長的業務需求。福克斯以自己處于頻率控制技術的領先優勢而自豪，并且憑借優質的公司研究持續開發新產品。憑借先進的制造設施，包括在大氣條件下（包括Class-100無塵室）運行的最先進的設備，福克斯電子公司能夠生產出符合最嚴格行業質量標準的創新產品。2012年4月，Integrated Device Technology，Inc.收購了福克斯電子，并于2016年10月恢復為福克斯長期管理團隊的私人所有權。FOX晶振,C1BA晶振,貼片晶振.

FOX晶振	單位	C1BA晶振	石英晶振基本條件
標準頻率	f_nom	20~50MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +150°C	裸存
工作溫度	T_use	-40°C ～ +125°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10 × 10^-6 (標準), ±50 × 10^-6 ,±20 × 10^-6 ,±10 × 10^-6	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.web3dchina.com
頻率溫度特征	f_tem	/	超出標準的規格請聯系我們.
負載電容	CL	3pF,7pF ～ ∞	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

石英晶振各項注意事項：
晶振產品使用每種產品時,請在石英晶振規格說明或產品目錄規定使用條件下使用。因很多種貼片晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當的條件下存儲,安裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。
7-1:機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。FOX晶振,C1BA晶振,貼片晶振.
