- 產品型號：62068241
- 頻率：300MHZ
- 尺寸：7.0*5.0mm
- 產品介紹：550AA300M000DGR,Si550光學模塊晶振,思佳訊LVPECL壓控晶振，尺寸7050mm,頻率300MHZ，輸出邏輯LVPECL，頻率穩定性10ppm,進口差分晶振，LVPECL差分晶振，壓控差分晶...
-

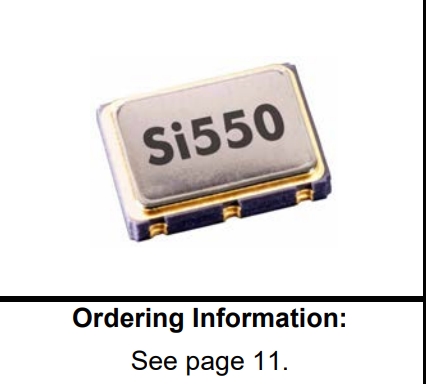

550AA300M000DGR,Si550光學模塊晶振,思佳訊LVPECL壓控晶振
.jpg)
.jpg)
550AA300M000DGR,Si550光學模塊晶振,思佳訊LVPECL壓控晶振，尺寸7050mm,頻率300MHZ，輸出邏輯LVPECL，頻率穩定性100ppm,進口差分晶振，LVPECL差分晶振，壓控差分晶振，壓控晶體振蕩器，VCXO壓控晶振，有源差分振蕩器，貼片差分振蕩器，7050mm差分晶體振蕩器，OSC差分晶振，六腳貼片差分晶振，300MHZ高頻差分晶振，低功耗差分晶振，低抖動差分晶振，低耗能差分晶振，低相位差分晶振，光學模塊差分晶振，娛樂設備差分晶振，無線網絡差分晶振，電信差分晶振，測試測量差分晶振，儀器設備晶振，小型設備差分晶振，路由器差分晶振，高性能差分晶振，低電壓差分晶振，具有高性能低電壓的特點.

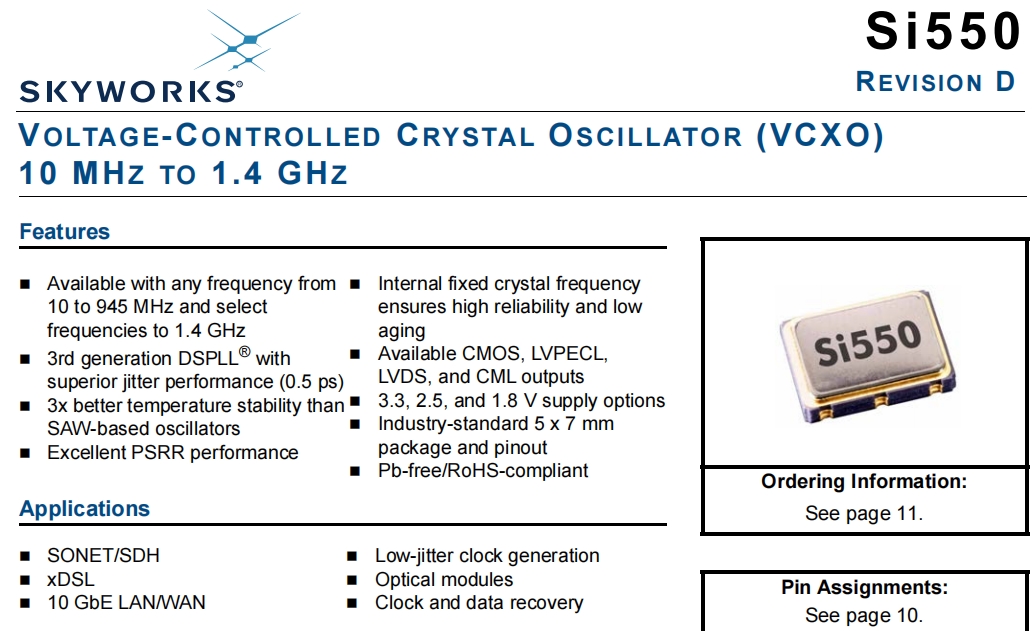

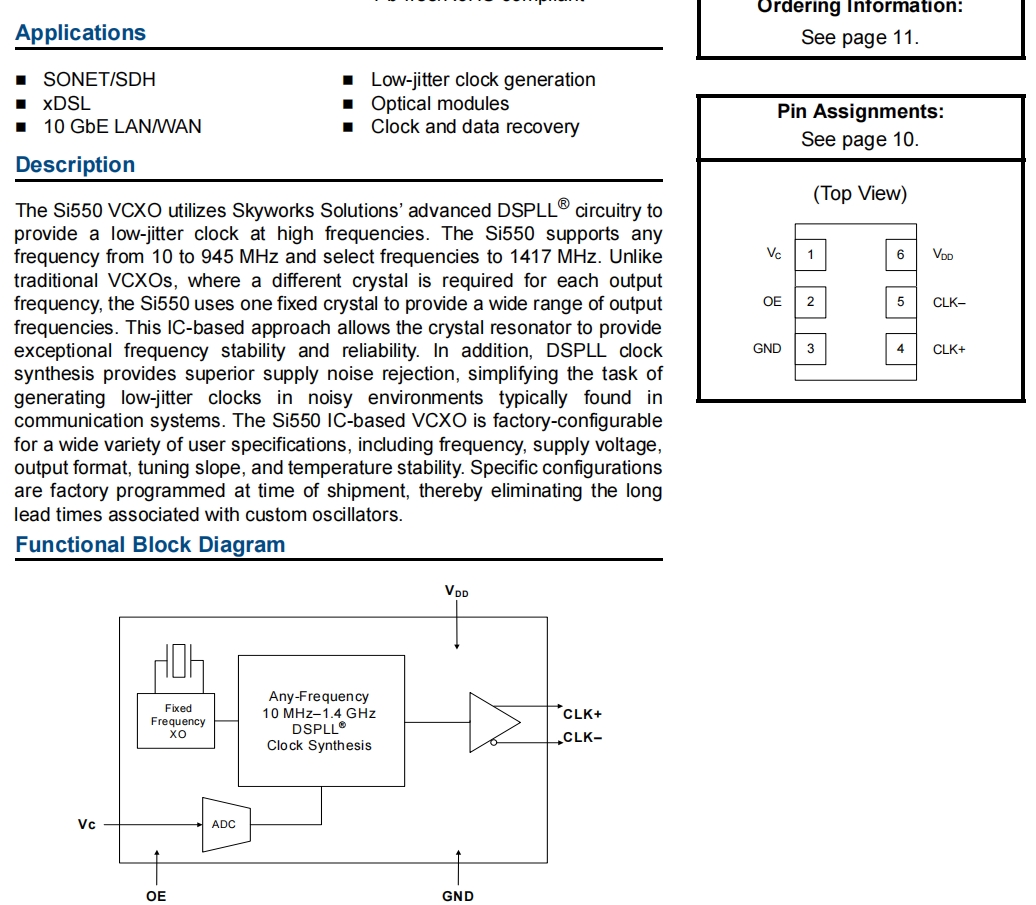

Si550 VCXO利用Skyworks Solutions的先進DSPLL®電路在高頻下提供低抖動時鐘。Si550支持任何頻率從10到945MHz，并選擇頻率到1417MHz。不像傳統的VCXO壓控晶體振蕩器，其中每個輸出需要不同的晶體頻率，Si550使用一個固定晶體來提供寬范圍的輸出頻率。這種基于IC的方法允許晶體諧振器提供卓越的頻率穩定性和可靠性。此外，DSPLL時鐘合成提供了卓越的電源噪聲抑制，簡化了在噪聲環境中生成低抖動時鐘通信系統。550AA300M000DGR,Si550光學模塊晶振,思佳訊LVPECL壓控晶振.
.jpg)
550AA300M000DGR,Si550光學模塊晶振,思佳訊LVPECL壓控晶振 參數表
| Parameter | Symbol | Test Condition | Min | Typ | Max | Units | |||||||||||||||
| Supply Voltage1 | V DD | 3.3 V option | 2.97 | 3.3 | 3.63 | V | |||||||||||||||
| 2.5 V option | 2.25 | 2.5 | 2.75 | V | |||||||||||||||||
| 1.8 V option | 1.71 | 1.8 | 1.89 | V | |||||||||||||||||
| Supply Current | IDD |
Output enabled LVPECL CML LVDS CMOS |
|
120 108 99 90 |
130 117 108 98 |
mA | |||||||||||||||
| tristate mode | 60 | 75 | mA | ||||||||||||||||||
| Output Enable (OE)2 | VIH | 0.75 x V DD | V | ||||||||||||||||||
| VIL | 0.5 | V | |||||||||||||||||||
| Operating Temperature Range | TA | –40 | 85 | °C | |||||||||||||||||
| Parameter | Symbol | Test Condition | Min | Typ | Max | Units | |||||||||||||||
| Control Voltage Tuning Slope1,2,3 | KV | 10 to 90% of V DD |
|
33 45 90 135 180 356 |
|
ppm/V | |||||||||||||||
| Control Voltage Linearity4 | LVC | BSL | –5 | ±1 | +5 | % | |||||||||||||||
| Incremental | –10 | ±5 | +10 | % | |||||||||||||||||
| Modulation Bandwidth | BW | 9.3 | 10.0 | 10.7 | kHz | ||||||||||||||||
| VC Input Impedance | Z VC | 500 | kΩ | ||||||||||||||||||
| Nominal Control Voltage | VCNOM | @ fO | V DD/2 | V | |||||||||||||||||
| Control Voltage Tuning Range | VC | 0 | V DD | V | |||||||||||||||||
| Parameter | Symbol | Test Condition | Min | Typ | Max | Units | |||||||||||||||
| Nominal Frequency1,2,3 | fO | LVDS/CML/LVPECL | 10 | 945 | MHz | ||||||||||||||||
| CMOS | 10 | 160 | MHz | ||||||||||||||||||
| Temperature Stability1,4 | TA = –40 to +85 ºC |
–20 –50 –100 |
|
+20 +50 +100 |
ppm | ||||||||||||||||
| Absolute Pull Range1,4 | APR | ±12 | ±375 | ppm | |||||||||||||||||
| Aging | Frequency drift over first year. | ±3 | ppm | ||||||||||||||||||
| Frequency drift over 15 year life. | ±10 | ||||||||||||||||||||
| Power up Time5 | tOSC | 10 | ms | ||||||||||||||||||
.jpg)

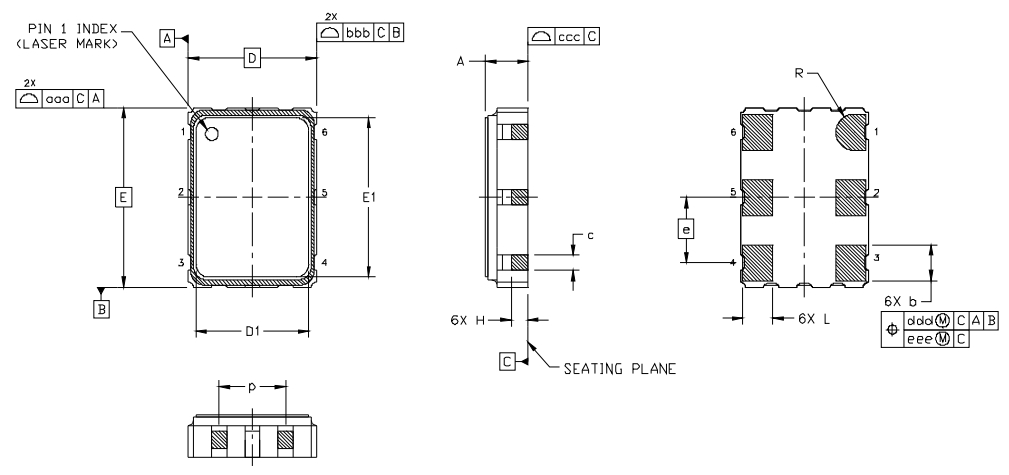

550AA300M000DGR,Si550光學模塊晶振,思佳訊LVPECL壓控晶振 尺寸圖
550AA300M000DGR,Si550光學模塊晶振,思佳訊LVPECL壓控晶振
有源晶振產品特性
適用于以下任意頻率10至945MHz，然后選擇頻率至1.4GHz
第三代DSPLL®卓越的抖動性能（0.5ps）
溫度穩定性比SAW振蕩器
出色的PSRR性能
內部固定晶體頻率確保高可靠性和低成本變老
可用的CMOS、LVPECL、LVDS和CML輸出
3.3、2.5和1.8 V電源選項
行業標準5x7mm包裝和引腳
無鉛/符合RoHS
第三代DSPLL®卓越的抖動性能（0.5ps）
溫度穩定性比SAW振蕩器
出色的PSRR性能
內部固定晶體頻率確保高可靠性和低成本變老
可用的CMOS、LVPECL、LVDS和CML輸出
3.3、2.5和1.8 V電源選項
行業標準5x7mm包裝和引腳
無鉛/符合RoHS
| Mfr Part # | Mfr | Description | Series | Frequency | Output |
| 550AA10M0000DGR | Skyworks有源晶振 | XTAL OSC VCXO 10.0000MHZ LVPECL | Si550 | 10 MHz | LVPECL |
| 550AA19M4400DGR | Skyworks有源晶振 | XTAL OSC VCXO 19.4400MHZ LVPECL | Si550 | 19.44 MHz | LVPECL |
| 550AA20M0000DGR | Skyworks有源晶振 | XTAL OSC VCXO 20.0000MHZ LVPECL | Si550 | 20 MHz | LVPECL |
| 550AA40M0000DGR | Skyworks有源晶振 | XTAL OSC VCXO 40.0000MHZ LVPECL | Si550 | 40 MHz | LVPECL |
| 550AA62M0000DGR | Skyworks有源晶振 | XTAL OSC VCXO 62.0000MHZ LVPECL | Si550 | 62 MHz | LVPECL |
| 550AA74M1758DGR | Skyworks有源晶振 | XTAL OSC VCXO 74.1758MHZ LVPECL | Si550 | 74.1758 MHz | LVPECL |
| 550AA74M2500DGR | Skyworks有源晶振 | XTAL OSC VCXO 74.2500MHZ LVPECL | Si550 | 74.25 MHz | LVPECL |
| 550AA80M0000DGR | Skyworks有源晶振 | XTAL OSC VCXO 80.0000MHZ LVPECL | Si550 | 80 MHz | LVPECL |
| 550AA96M0000DGR | Skyworks有源晶振 | XTAL OSC VCXO 96.0000MHZ LVPECL | Si550 | 96 MHz | LVPECL |
| 550AB100M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 100.0000MHZ LVPECL | Si550 | 100 MHz | LVPECL |
| 550AB122M880DGR | Skyworks有源晶振 | XTAL OSC VCXO 122.8800MHZ LVPECL | Si550 | 122.88 MHz | LVPECL |
| 550AB125M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 125.0000MHZ LVPECL | Si550 | 125 MHz | LVPECL |
| 550AB25M0000DGR | Skyworks有源晶振 | XTAL OSC VCXO 25.0000MHZ LVPECL | Si550 | 25 MHz | LVPECL |
| 550AB52M0000DGR | Skyworks有源晶振 | XTAL OSC VCXO 52.0000MHZ LVPECL | Si550 | 52 MHz | LVPECL |
| 550AB74M2500DGR | Skyworks有源晶振 | XTAL OSC VCXO 74.2500MHZ LVPECL | Si550 | 74.25 MHz | LVPECL |
| 550AK122M880DGR | Skyworks有源晶振 | XTAL OSC VCXO 122.8800MHZ LVPECL | Si550 | 122.88 MHz | LVPECL |
| 550BA125M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 125.0000MHZ LVDS | Si550 | 125 MHz | LVDS |
| 550BB122M880DGR | Skyworks有源晶振 | XTAL OSC VCXO 122.8800MHZ LVDS | Si550 | 122.88 MHz | LVDS |
| 550AA000127DGR | Skyworks有源晶振 | XTAL OSC VCXO 644.53125MHZ LVPEC | Si550 | 644.53125 MHz | LVPECL |
| 550AA000134DGR | Skyworks有源晶振 | XTAL OSC VCXO 693.482991MHZ LVPE | Si550 | 693.482991 MHz | LVPECL |
| 550AA000196DGR | Skyworks有源晶振 | XTAL OSC VCXO 672.1627MHZ LVPECL | Si550 | 672.1627 MHz | LVPECL |
| 550AA000212DGR | Skyworks有源晶振 | XTAL OSC VCXO 669.3265MHZ LVPECL | Si550 | 669.3265 MHz | LVPECL |
| 550AA000263DGR | Skyworks有源晶振 | XTAL OSC VCXO 624.6938MHZ LVPECL | Si550 | 624.6938 MHz | LVPECL |
| 550AA300M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 300.0000MHZ LVPECL | Si550 | 300 MHz | LVPECL |
| 550AA400M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 400.0000MHZ LVPECL | Si550 | 400 MHz | LVPECL |
| 550AA600M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 600.0000MHZ LVPECL | Si550 | 600 MHz | LVPECL |
| 550AA614M400DGR | Skyworks有源晶振 | XTAL OSC VCXO 614.4000MHZ LVPECL | Si550 | 614.4 MHz | LVPECL |
| 550AA622M080DGR | Skyworks有源晶振 | XTAL OSC VCXO 622.0800MHZ LVPECL | Si550 | 622.08 MHz | LVPECL |
| 550AA644M531DGR | Skyworks有源晶振 | XTAL OSC VCXO 644.5310MHZ LVPECL | Si550 | 644.531 MHz | LVPECL |
| 550AA669M326DGR | Skyworks有源晶振 | XTAL OSC VCXO 669.3260MHZ LVPECL | Si550 | 669.326 MHz | LVPECL |
| 550AA669M327DGR | Skyworks有源晶振 | XTAL OSC VCXO 669.3270MHZ LVPECL | Si550 | 669.327 MHz | LVPECL |
| 550AA670M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 670.0000MHZ LVPECL | Si550 | 670 MHz | LVPECL |
| 550AA693M750DGR | Skyworks有源晶振 | XTAL OSC VCXO 693.7500MHZ LVPECL | Si550 | 693.75 MHz | LVPECL |
| 550AA698M812DGR | Skyworks有源晶振 | XTAL OSC VCXO 698.8120MHZ LVPECL | Si550 | 698.812 MHz | LVPECL |
| 550AA720M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 720.0000MHZ LVPECL | Si550 | 720 MHz | LVPECL |
| 550AA737M280DGR | Skyworks有源晶振 | XTAL OSC VCXO 737.2800MHZ LVPECL | Si550 | 737.28 MHz | LVPECL |
| 550AA794M728DGR | Skyworks有源晶振 | XTAL OSC VCXO 794.7280MHZ LVPECL | Si550 | 794.728 MHz | LVPECL |
| 550AA800M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 800.0000MHZ LVPECL | Si550 | 800 MHz | LVPECL |
| 550AB000131DGR | Skyworks有源晶振 | XTAL OSC VCXO 669.32658MHZ LVPEC | Si550 | 669.32658 MHz | LVPECL |
| 550AB000246DGR | Skyworks有源晶振 | XTAL OSC VCXO 669.3266MHZ LVPECL | Si550 | 669.3266 MHz | LVPECL |
| 550AB273M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 273.0000MHZ LVPECL | Si550 | 273 MHz | LVPECL |
| 550AB307M200DGR | Skyworks有源晶振 | XTAL OSC VCXO 307.2000MHZ LVPECL | Si550 | 307.2 MHz | LVPECL |
| 550AB364M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 364.0000MHZ LVPECL | Si550 | 364 MHz | LVPECL |
| 550AB368M640DGR | Skyworks有源晶振 | XTAL OSC VCXO 368.6400MHZ LVPECL | Si550 | 368.64 MHz | LVPECL |
| 550AB448M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 448.0000MHZ LVPECL | Si550 | 448 MHz | LVPECL |
| 550AB491M520DGR | Skyworks有源晶振 | XTAL OSC VCXO 491.5200MHZ LVPECL | Si550 | 491.52 MHz | LVPECL |
| 550AB622M080DGR | Skyworks有源晶振 | XTAL OSC VCXO 622.0800MHZ LVPECL | Si550 | 622.08 MHz | LVPECL |
| 550AK000127DGR | Skyworks有源晶振 | XTAL OSC VCXO 644.53125MHZ LVPEC | Si550 | 644.53125 MHz | LVPECL |
| 550AK000133DGR | Skyworks有源晶振 | XTAL OSC VCXO 690.569196MHZ LVPE | Si550 | 690.569196 MHz | LVPECL |
| 550AK000136DGR | Skyworks有源晶振 | XTAL OSC VCXO 704.38058MHZ LVPEC | Si550 | 704.38058 MHz | LVPECL |
| 550AK000156DGR | Skyworks有源晶振 | XTAL OSC晶振 VCXO 647.2394MHZ LVPECL | Si550 | 647.2394 MHz | LVPECL |
| 550AK000157DGR | Skyworks有源晶振 | XTAL OSC VCXO 660.1842MHZ LVPECL | Si550 | 660.1842 MHz | LVPECL |
| 550AK000206DGR | Skyworks有源晶振 | XTAL OSC VCXO 718.8638MHZ LVPECL | Si550 | 718.8638 MHz | LVPECL |
| 550AK000263DGR | Skyworks有源晶振 | XTAL OSC VCXO 624.6938MHZ LVPECL | Si550 | 624.6938 MHz | LVPECL |
| 550AK491M520DGR | Skyworks有源晶振 | XTAL OSC VCXO 491.5200MHZ LVPECL | Si550 | 491.52 MHz | LVPECL |
| 550AK622M080DGR | Skyworks有源晶振 | XTAL OSC VCXO 622.0800MHZ LVPECL | Si550 | 622.08 MHz | LVPECL |
| 550AK622M800DGR | Skyworks有源晶振 | XTAL OSC VCXO 622.8000MHZ LVPECL | Si550 | 622.8 MHz | LVPECL |
| 550AK693M750DGR | Skyworks有源晶振 | XTAL OSC VCXO 693.7500MHZ LVPECL | Si550 | 693.75 MHz | LVPECL |
