首頁進口晶振 SKYWORKS晶振Skyworks高精度晶振,565BAA122M880BCGR,Si565測試設備晶振

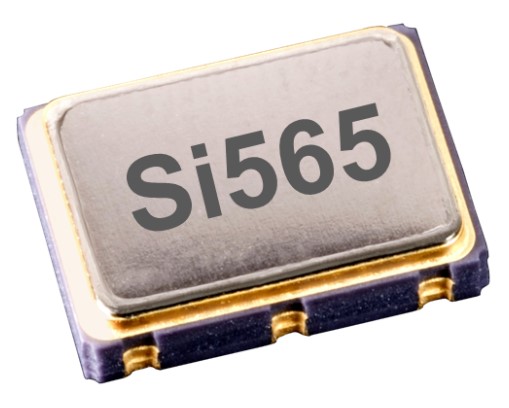

Skyworks高精度晶振,565BAA122M880BCGR,Si565測試設備晶振

產品型號：55615642
頻率：122.88MHz
尺寸：5.0x3.2mm
產品介紹：Skyworks高精度晶振,565BAA122M880BCGR,Si565測試設備晶振，美國進口晶振，Skyworks思佳訊晶振，型號：Si565，編碼為：565BAA122M880BCGR，頻率為：122.88MHz，小...

Skyworks高精度晶振,565BAA122M880BCGR,Si565測試設備晶振，美國進口晶振，Skyworks思佳訊晶振，型號：Si565，編碼為：565BAA122M880BCGR，頻率為：122.88MHz，小體積晶振尺寸：5.0x3.2mm封裝，六腳貼片晶振，LVDS振蕩器，VCXO壓控振蕩器，石英晶振，有源晶振，差分晶體振蕩器。超低抖動任意頻率VCXO（100 fs），具有超小型，輕薄型，低抖動，低功耗，低相位噪聲，低電源電壓等特點。應用于：100G/200G/400G OTN，相干光學，10G/25G/40G/100G以太網，56G/112G PAM4時鐘，3G-SDI/12G-SDI/24G-SDI廣播視頻，服務器、交換機、存儲、NIC、搜索加速，測試和測量，FPGA/ASIC時鐘，物聯網，光纖通訊等應用。

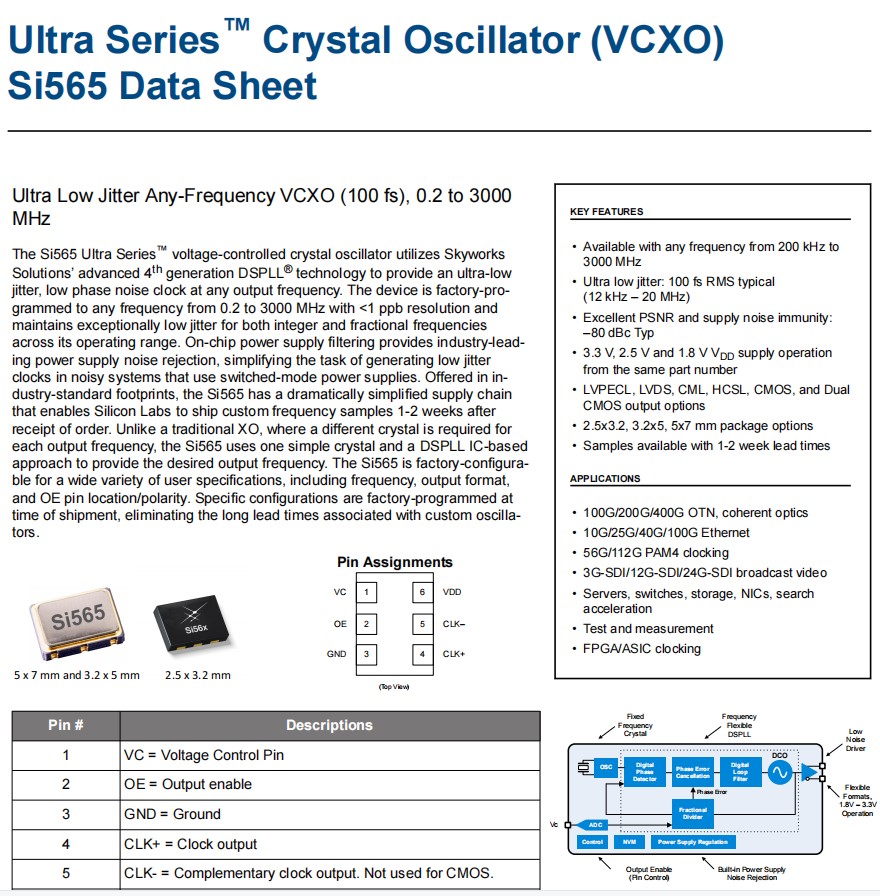

Si565超系列™壓控晶體振蕩器利用天空解決方案先進的第四代DSPLL®技術，在任何輸出頻率提供超低抖動、低相位噪聲時鐘。該設備被工廠編程到從0.2到3000MHz的任何頻率，分辨率為<1 ppb，并在其工作范圍內對整數和分數頻率保持異常低的抖動。片上電源濾波提供了行業領先的電源噪聲抑制，簡化了在使用切換模式電源的有噪聲系統中產生低抖動時鐘的任務。Si565石英貼片晶振提供了行業標準的足跡，它有一個顯著簡化的供應鏈，使硅實驗室能夠在收到訂單后1-2周運送定制頻率的樣品。不像傳統的XO，當每個輸出頻率需要一個不同的晶體時，Si565使用一個簡單的晶體和一種基于DSPLL ic的方法來提供所需的輸出頻率。Si565差分晶振可在工廠中進行配置，適合于各種用戶規格，包括頻率、輸出格式和OE引腳位置/極性。特定的配置是在裝運時由工廠編程的，消除了與自定義振蕩器相關的長交貨時間。

Skyworks高精度晶振,565BAA122M880BCGR,Si565測試設備晶振,參數表

Parameter	Symbol	Test Condition/Comment	Min	Typ	Max	Unit
Temperature Range	TA		–40		85	ºC
Frequency Range	FCLK	LVPECL, LVDS, CML	0.2	—	3000	MHz
		HCSL	0.2	—	400	MHz
		CMOS, Dual CMOS	0.2		250	MHz
Supply Voltage	V DD	3.3 V	3.135	3.3	3.465	V
		2.5 V	2.375	2.5	2.625	V
		1.8 V	1.71	1.8	1.89	V
Supply Current	IDD	LVPECL (output enabled)		120	170	mA
		LVDS/CML (output enabled)	—	100	140	mA
		HCSL (output enabled)		95	140	mA
		HCSL-Fast (output enabled)	—	103	152	mA
		CMOS (output enabled)		95	145	mA
		Dual CMOS (output enabled)	—	105	155	mA
		Tristate Hi-Z (output disabled)		83		mA
Temperature Stability1		-40 to 85 °C	–20	—	20	ppm
Rise/Fall Time (20% to 80% VPP)	TR/T F	LVPECL/LVDS/CML	—	—	350	ps
		CMOS / Dual CMOS (CL = 5 pF)		0.5	1.5	ns
		HCSL, FCLK> 50 MHz	—	—	550	ps
		HCSL-Fast, FCLK> 50 MHz	—	—	275	ps
Duty Cycle	DC	All formats	45		55	%
Output Enable (OE)2	VIH		0.7 × V DD	—	—	V
	VIL		—	—	0.3 × V DD	V
	TD	Output Disable Time, FCLK> 10 MHz	—	—	3	µs
	TE	Output Enable Time, FCLK> 10 MHz			20	µs
Powerup Time	tOSC	Time from 0.9 × V DD until output fre- quency (FCLK) within spec			10	ms
Powerup VDD Ramp Rate	V RAMP	Fastest VDDramp rate allowed on startup	—	—	100	V/ms
LVPECL Output Option3	VOC	Mid-level	V DD – 1.42	—	V DD – 1.25	V
	VO	Swing (diff, FCLK≤ 1.5 GHz)	1.1		1.9	VPP
		Swing (diff, FCLK> 1.5 GHz)6	0.55	—	1.7	VPP

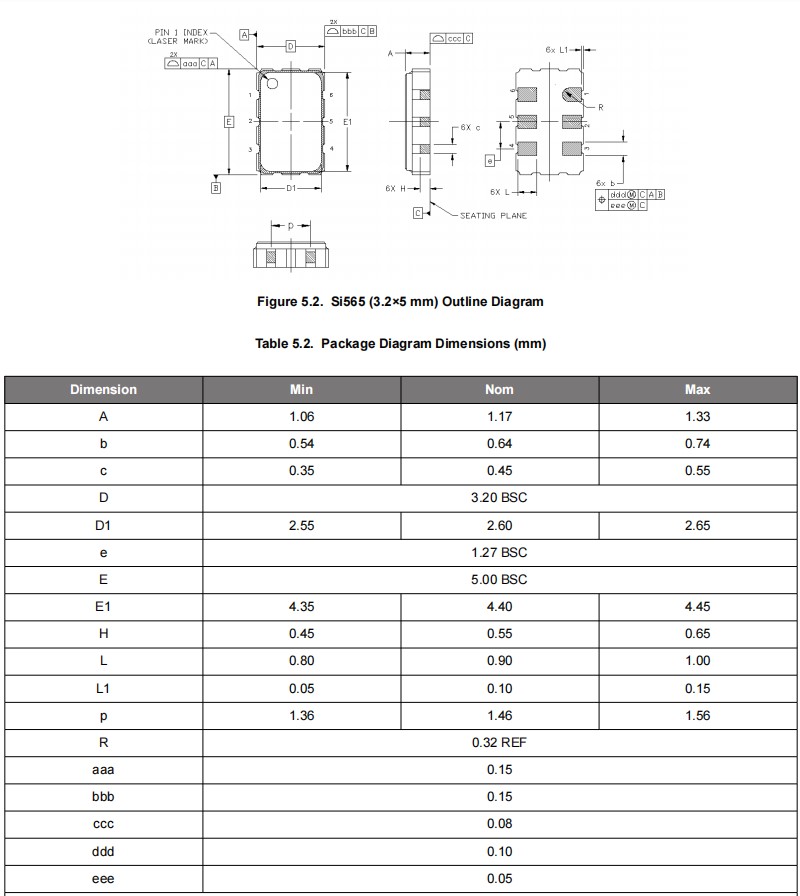

Skyworks高精度晶振,565BAA122M880BCGR,Si565測試設備晶振,尺寸圖

Skyworks高精度晶振,565BAA122M880BCGR,Si565測試設備晶振

產品特點：

可用于200 kHz至3000 MHz的任何頻率
超低抖動：典型值為100 fs RMS（12 kHz–20 MHz）
出色的PSNR和電源抗擾度：–80 dBc Typ
相同零件號的3.3 V、2.5 V和1.8 V VDD電源操作
LVPECL、LVDS、CML、HCSL、CMOS和雙CMOS輸出選項
2.5x3.2、3.2x5、5x7 mm封裝選項石英晶振
樣品可用，交付周期為1-2周

有源晶振	品牌	系列	頻率	輸出
565BAA100M000ABG	Skyworks晶振	Si565	100 MHz	LVDS
565BAA208M000BBG	Skyworks晶振	Si565	208 MHz	LVDS
565BAA004660ACG	Skyworks晶振	Si565	108.0791 MHz	LVDS
565BCA320M000ACG	Skyworks晶振	Si565	320 MHz	LVDS
565BAA100M000ACG	Skyworks晶振	Si565	100 MHz	LVDS
565BAA208M000BCG	Skyworks晶振	Si565	208 MHz	LVDS
565BAA29M9700BCGR	Skyworks晶振	Si565	29.97 MHz	LVDS
565BAA122M880BCGR	Skyworks晶振	Si565	122.88 MHz	LVDS
565BAA100M000ACGR	Skyworks晶振	Si565	100 MHz	LVDS
565BAA125M600BCG	Skyworks晶振	Si565	125.6 MHz	LVDS
565BBA622M080BCGR	Skyworks晶振	Si565	622.08 MHz	LVDS
565BAA44M8000BCGR	Skyworks晶振	Si565	44.8 MHz	LVDS
565BAA120M000BCGR	Skyworks晶振	Si565	120 MHz	LVDS
565BAA44M8000BCG	Skyworks晶振	Si565	44.8 MHz	LVDS
565BCA320M000ACGR	Skyworks晶振	Si565	320 MHz	LVDS
565BAA120M000BCG	Skyworks晶振	Si565	120 MHz	LVDS
565BAA500M000BCGR	Skyworks晶振	Si565	500 MHz	LVDS
565BCA000127BCGR	Skyworks晶振	Si565	644.53125 MHz	LVDS
565BAA500M000BCG	Skyworks晶振	Si565	500 MHz	LVDS
565BCA000127BCG	Skyworks晶振	Si565	644.53125 MHz	LVDS
565BAA122M880BCG	Skyworks晶振	Si565	122.88 MHz	LVDS
565BBA622M080BCG	Skyworks晶振	Si565	622.08 MHz	LVDS
565BAA004660ACGR	Skyworks晶振	Si565	108.0791 MHz	LVDS
565BAA29M9700BCG	Skyworks晶振	Si565	29.97 MHz	LVDS
565BAA125M600BCGR	Skyworks晶振	Si565	125.6 MHz	LVDS
565BAA208M000BCGR	Skyworks晶振	Si565	208 MHz	LVDS
565BAA004660ABGR	Skyworks晶振	Si565	108.0791 MHz	LVDS
565BAA100M000ABGR	Skyworks晶振	Si565	100 MHz	LVDS
565BAA120M000BBGR	Skyworks晶振	Si565	120 MHz	LVDS
565BAA122M880BBGR	Skyworks晶振	Si565	122.88 MHz	LVDS
565BAA29M9700BBGR	Skyworks晶振	Si565	29.97 MHz	LVDS
565BAA44M8000BBGR	Skyworks晶振	Si565	44.8 MHz	LVDS
565BAA004660ABG	Skyworks晶振	Si565	108.0791 MHz	LVDS
565BAA120M000BBG	Skyworks晶振	Si565	120 MHz	LVDS
565BAA122M880BBG	Skyworks晶振	Si565	122.88 MHz	LVDS
565BAA29M9700BBG	Skyworks晶振	Si565	29.97 MHz	LVDS
565BAA44M8000BBG	Skyworks晶振	Si565	44.8 MHz	LVDS
565BAA25M0000CCGR	Skyworks晶振	Si565	25 MHz	LVDS
565BDA125M000BCGR	Skyworks晶振	Si565	125 MHz	LVDS
565BAA100M000CCGR	Skyworks晶振	Si565	100 MHz	LVDS
565BAA50M0000CCGR	Skyworks晶振	Si565	50 MHz	LVDS
565BAA10M0000CCGR	Skyworks晶振	Si565	10 MHz	LVDS
565BAA25M0000CCG	有源晶振	Si565	25 MHz	LVDS
565BAA50M0000CCG	Skyworks晶振	Si565	50 MHz	LVDS
565BAA100M000CCG	Skyworks晶振	Si565	100 MHz	LVDS
565BDA125M000BCG	Skyworks晶振	Si565	125 MHz	LVDS
565BAA10M0000CCG	Skyworks晶振	Si565	10 MHz	LVDS
565BAA150M000ABGR	Skyworks晶振	Si565	150 MHz	LVDS
565BAA208M000BBGR	Skyworks晶振	Si565	208 MHz	LVDS
565BCA320M000ABGR	Skyworks晶振	Si565	320 MHz	LVDS
565BAA125M600BBGR	Skyworks晶振	Si565	125.6 MHz	LVDS
565BAA320M000ACG	Skyworks晶振	Si565	320 MHz	LVDS
565BAA150M000ACG	Skyworks晶振	Si565	150 MHz	LVDS
565BFA240M000ACG	Skyworks晶振	Si565	240 MHz	LVDS
565BAA150M000ACGR	Skyworks晶振	Si565	150 MHz	LVDS
565BFA240M000ACGR	Skyworks晶振	Si565	240 MHz	LVDS
565BAA320M000ACGR	Skyworks晶振	Si565	320 MHz	LVDS
565BAA150M000ABG	Skyworks晶振	Si565	150 MHz	LVDS
565BCA320M000ABG	Skyworks晶振	Si565	320 MHz	LVDS
565BAA125M600BBG	Skyworks晶振	Si565	125.6 MHz	LVDS
565BAA2350M00BCG	Skyworks晶振	Si565	2.35 GHz	LVDS
565BAA2350M00CCG	Skyworks晶振	Si565	2.35 GHz	LVDS
565BAA2350M00BCGR	Skyworks晶振	Si565	2.35 GHz	LVDS
565BAA2350M00CCGR	Skyworks晶振	Si565	2.35 GHz	LVDS
565BFA148M500ACGR	Skyworks晶振	Si565	148.5 MHz	LVDS
565BAA500M000BBG	Skyworks晶振	Si565	500 MHz	LVDS
565BBA622M080BBG	Skyworks晶振	Si565	622.08 MHz	LVDS
565BCA000127BBG	Skyworks晶振	Si565	644.53125 MHz	LVDS
565BAA500M000BBGR	Skyworks晶振	Si565	500 MHz	LVDS
565BBA622M080BBGR	Skyworks晶振	Si565	622.08 MHz	LVDS
565BCA000127BBGR	Skyworks晶振	Si565	644.53125 MHz	LVDS
565BFA148M500ACG	Skyworks晶振	Si565	148.5 MHz	LVDS
