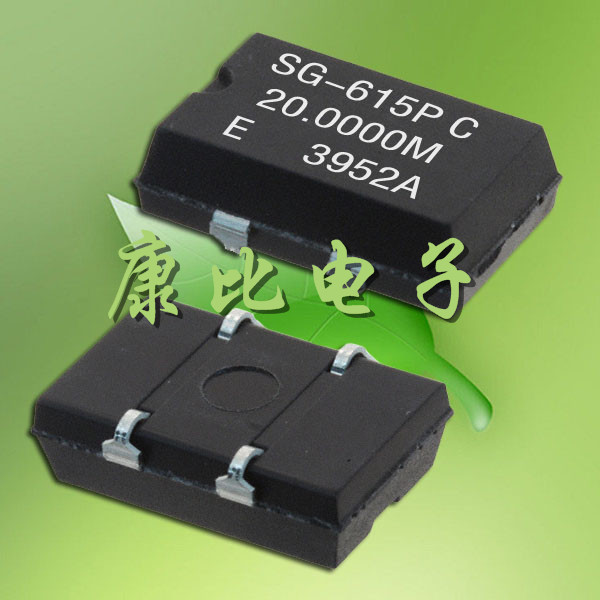

石英晶振SG-615P,PTJ,PTW,STW,PHW,SHW,PCW進口振蕩器,SG-615P 18.8696MC0:ROHS

產品型號：52424939
頻率：1.025~135MHZ

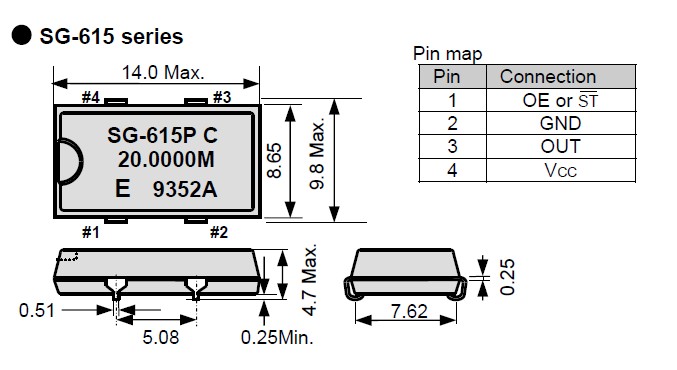

尺寸：14.0*9.8mm
產品介紹：貼片有源石英晶振是指在普通無源晶體上增加了電壓,“SG-615P 18.8696MC0:ROHS”內部集成了相應IC與電容電阻,需要在凈化萬級車間生產,并且在密封機器設備中焊接加蓋...

石英晶振SG-615P,PTJ,PTW,STW,PHW,SHW,PCW進口振蕩器貼片有源石英晶振是指在普通無源晶體上增加了電壓,“SG-615P 18.8696MC0:ROHS”內部集成了相應IC與電容電阻,需要在凈化萬級車間生產,并且在密封機器設備中焊接加蓋,內部封裝模式是指在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶體元器必須攻克的關鍵技術之一

項目	記號	SG-615P	條件
頻率	f_nom	2.21765~135MHZ
電壓	Vcc	1.8V 3.3V
頂點溫度	Ti	+25±5°C
二級溫度系數	B	(−3.5±1.0)x10−8/°C2
負載容量	CL	7.0pF/9.0pF/12.5pF
串聯電阻	R1	65kÙ 最大值
絕對最大激勵等級	DLmax.	1μW
推薦激勵等級	DL	0.1μW
并聯電容	C0	0.8pF 典型值
頻率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作溫度范圍	T_use	-20°C～+70°C
保存溫度范圍	T_stg	-55°C～+125°C	單件保管一年

“SG-615P 18.8696MC0:ROHS”晶振在產品應用中頻率偏差超過要求怎么辦呢？
我們可以改善的頻率輸出的偏差超過范圍由以下幾個方法：
調整外部電容,Cd和CG的值.
如果由頻率計數器測量頻率比目標頻率高,要增加外部電容CL（或Cd以及C 8的值）,以降低頻率到我們的目標頻率,反之亦然.
可以采用不同負載電容（CL）的晶體試用.
試用晶體具有較低電容若頻率比目標頻率超高很多的話.
請檢查波形幅度是否是正常或不使用示波器,正確的電容是通過和頻率調節到目標之后.根據該波形振幅收縮,由于增加外部電容,請使用方法2調整頻率（較低的外部電容,并采用低電容的晶體）的情況.
頻率輸出頻率的目標只有三分之一.
下面的曲線表示晶體的電阻的特征：

“SG-615P 18.8696MC0:ROHS”愛普生科技自成立以來主要以手表、元器件為主要業務,根據市場需求不斷變化,公司的技術力量不僅在于水晶元器件,在電阻器、電感器等產品中也發揮著巨大的作用.電阻器高壓脈沖性的RD1/2SPH,符合國際安全標準“UL規格（1994獲得認證）”和“CSA規格（1998年獲得認證）”的要求.公司以提高用戶滿意度為目標,不斷推進集團整體業務的發展.讓用戶滿意,就是讓使用裝有本公司產品的手機、數碼相機等電子設備的廣大用戶滿意.我們深知這一點,因而更加努力向目標邁進.由于小型水晶元器件在信息通信中是必不可少的部件,因此上述理念已深深植入于本公司每個員工的心中.

愛普生電子多年來在環保工作上持續努力,期望藉由環境管理、自發且持續的改善,達到改善環境、減少環境沖擊的實質目的.本公司于2002年6月開始推行ISO 14001環境管理系統,持續改善整體環境并有助提高經營績效,同時強化內外銷競爭力與提升公司形象.我們承諾將會持續維護ISO 14001環境管何可能污染環境的因素,善盡社會責任.其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.
