- 產品型號：34555776
- 頻率：16~80MHz
- 尺寸：2.2*1.6*0.45mm
- 產品介紹：產品廣泛應用于安防監控系統、智能手機、衛星GPS、汽車音響、車載電臺、汽車防盜報警系統等電子產品.
-

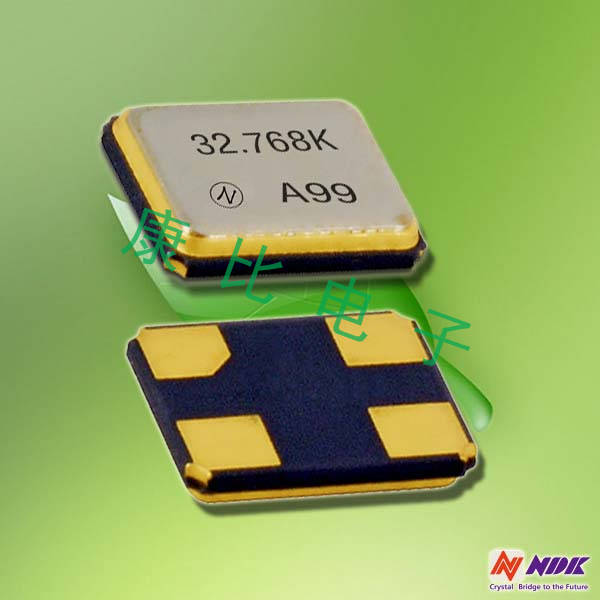

NDK晶振,NX2016SA晶振,NX2012SA-32.768K-STD-MUB-1晶振
.jpg)
NDK晶振,NX2016SA晶振,NX2012SA-32.768K-STD-MUB-1晶振.高精度晶片的拋光技術:是目前晶片研磨技術中表面處理技術的最高技術,最終使晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶體元器件的等效電阻等更接近理論值,使石英晶體元器件可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.
格(4).jpg)
| 標準 |
標準 |
可選擇 |
|
|---|---|---|---|
| 額定頻率范圍 (MHz) | 16 ≤ F ≤ 80 | 16 ≤ F ≤ 80 | |
| 尺寸大小 (L×W×H : mm) | 2.0×1.6×0.45 | 2.0×1.6×0.45 | |
| 泛波次數 | 基波 | 基波 | |
| 頻率偏差 (+25±3°C) | ±10×10-6 | ±10×10-6 | |
| 頻率溫度特性 (以25°C為基準) | ±25×10-6 | ±15×10-6 |
±25×10-6 (Temp extended case, *1) |
| 工作溫度范圍 (°C) | -40 to +85 | -10 to +75 | -40 to +85 *1 |
| 儲存溫度范圍 (°C) | -40 to +85 | -40 to +85 | |
| 等效串聯電阻 (Ω) |
Max. 200 (16 ≤ F < 18MHz) Max. 150 (18 ≤ F < 20MHz) Max. 100 (20 ≤ F < 24MHz) Max. 80 (24 ≤ F < 26MHz) Max. 60 (26 ≤ F < 40MHz) Max. 50 (40 ≤ F ≤ 80MHz) |
Max. 200 (16 ≤ F < 18MHz) Max. 150 (18 ≤ F < 20MHz) Max. 100 (20 ≤ F < 24MHz) Max. 80 (24 ≤ F < 26MHz) Max. 60 (26 ≤ F < 40MHz) Max. 50 (40 ≤ F ≤ 80MHz) |
|
| 驅動功率 (µW) | 10 (Max. 100) | 10 (Max. 100) | |
| 負載電容 (pF) | 8 | 6 to 18 | |
| 頻率老化率 (+25°C) | --- | Max. ±3×10-6/year *1 | |
| 規格料號 | STD-CZS-7 | STD-CZS-6 | Refer to *2 |
.jpg)
.jpg)
.png)
每個封裝類型的注意事項陶瓷包裝產品與SON產品
在焊接陶瓷封裝產品和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）.尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法.
（1）陶瓷包裝產品
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝產品時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.
（2）陶瓷封裝產品
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝產品時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.
（3）柱面式產品
產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂）,也可能導致氣密性和產品特性受到破壞.當晶體產品的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂.當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正.在該密封部分上施加一定壓力,會導致氣密性受到損壞.所以在此處請不要施加壓力.另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上.
.jpg)
.jpg)
NDK的發展:1948 年 在東京都中央?yún)^(qū)日本橋設立南部商工株式會社
1949 年 開始晶體諧振器的制造、銷售
1950 年 公司名變更為日本電波工業株式會社
總公司遷移登記至東京都涉谷區大山町
1986 年 在愛知縣岡崎市設立中部營業所
在馬來西亞建立Malaysian Quartz Crystal Sdn. Bhd.（現為 NDK Quartz Malaysia Sdn. Bhd.）
狹山事業所新館竣工
1988 年 在新加坡設立NDK Electronics Singapore Pte. Ltd.（現在的 NDK Crystal Asia Pte. Ltd.）
在英國設立NDK Europe Ltd.
主要產品
石英晶片(Crystal Wafer, Crystal Blank)
廣泛用途石英晶體（Crystal）
小型化貼片晶振(SMD Crystal)
一般及精密有源晶振(XO)
小型化貼片石英晶體振蕩器（SMD XO）
壓控有源晶振（VCXO）
未來展望
銷售：發展自有品牌及策略性客戶、拓展全球化渠道.
產能：經濟化、規模化.
產品：高頻、高精度、輕、薄、短、小.
制程：標準化、自動化、信息化與彈性化.
供應鏈：交期短、庫存低.
石英晶片(Crystal Wafer, Crystal Blank)
廣泛用途石英晶體（Crystal）
小型化貼片晶振(SMD Crystal)
一般及精密有源晶振(XO)
小型化貼片石英晶體振蕩器（SMD XO）
壓控有源晶振（VCXO）
未來展望
銷售：發展自有品牌及策略性客戶、拓展全球化渠道.
產能：經濟化、規模化.
產品：高頻、高精度、輕、薄、短、小.
制程：標準化、自動化、信息化與彈性化.
供應鏈：交期短、庫存低.
.png)
深圳康比電子有限公司：同時代理國外多個知名品牌晶振系列,日本大真空KDS、愛普生、EPSON、精工、SEIKO、西鐵城、CITIZEN、村田、muRata、TDK、NDK.公司產品有：有源晶振、溫補振蕩器、壓控振蕩器、恒溫晶體、VCXO、TCXO、VC-TCXO、SPXO、OCXO,貼片晶振體積有：5X7mm、6035mm、5032mm、4025mm、3225mm、2520mm等石英晶振系列,本公司產品率先解決了石英晶振、陶瓷晶振、音叉晶體、32.768KHZ等、頻率不穩定、不抗跌落、不耐高溫等難題,月產量8000萬只,成為同行業中的佼佼者,產品遠銷西歐一帶國家、巴西、中國香港、大陸、中國臺灣等國內外市場,
用(1).jpg)
近來由于污染排放總量管制受到應有重視,各種污染減量與管理機制的議題已陸續成為主管機關與企污染防制的重點，而NDK電子本身由於受到環保機關污染總量管制，污染物排放量有一定的業間執行污染防制的重點,而NDK電子本身由于受到環保機關污染總量管制,污染物排放量有一定的承諾限值,加上各類相關環保議題的要求,亦訂定與規劃相關減量目標,全力保護有限的地球資源與環境.有鑒于環保意識抬頭,NDK電子多年來在環保工作上持續努力,期望藉由環境管理、自發且持續的改善,達到改善環境、減少環境沖擊的實質目的.本公司于2002年6月開始推行ISO 14001環境管理系統,持續改善整體環境并有助提高經營績效,同時強化內外銷競爭力與提升公司形象.我們承諾將會持續維護ISO 14001環境管何可能污染環境的因素,善盡社會責任.
1、技術支持：全方位技術指導,專業的技術支持讓您感受到前所未有的后顧無憂.3、質量保證,誠信為本,上我司以“以科技為動力,以質量求生存,”為理念.
4、提升業績,降低成本為您的產品量身訂制,免費取樣,為您做到低成本,高效率.
