- 產品型號：29807349
- 頻率：840MHZ
- 尺寸：7.0*5.0mm
- 產品介紹：Skyworks以太網晶振,550AE840M000DGR,Si550壓控差分晶振，尺寸7050mm,頻率840MHZ，輸出邏輯LVPECL，頻率穩定性20ppm,思佳訊壓控晶振，進口差分晶振，7050mm壓控晶...
-

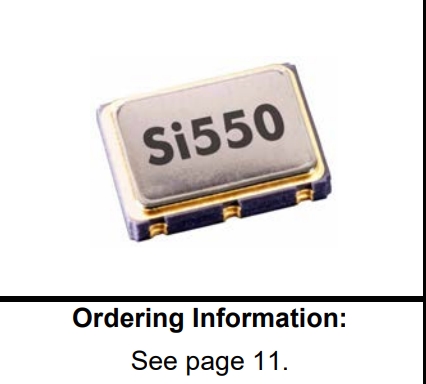

Skyworks以太網晶振,550AE840M000DGR,Si550壓控差分晶振
.jpg)
.jpg)
Skyworks以太網晶振,550AE840M000DGR,Si550壓控差分晶振，尺寸7050mm,頻率840MHZ，輸出邏輯LVPECL，頻率穩定性20ppm,思佳訊壓控晶振，進口差分晶振，7050mm壓控晶振，壓控差分晶振，LVPECL差分晶振，壓控差分晶振，壓控晶體振蕩器，VCXO壓控晶振，有源差分振蕩器，貼片差分振蕩器，OSC差分晶振，六腳貼片差分晶振，高頻差分晶振，高品質差分晶振，高性能壓控晶振，低相噪差分晶振，低功耗差分晶振，低抖動差分晶振，低耗能差分晶振，低相位差分晶振，以太網專用差分晶振，光學模塊差分晶振，電信差分晶振，測試測量差分晶振，儀器設備晶振，測試測量差分晶振，電信差分晶振，具有高頻高品質的特點.
DSPLL時鐘合成提供了卓越的電源噪聲抑制，簡化了在噪聲環境中生成低抖動時鐘通信系統?；赟i550 IC的VCXO可在工廠進行配置對于包括頻率、電源電壓、電源電壓等的各種各樣的用戶規范，輸出格式、調諧斜率和溫度穩定性。具體配置出廠時已編程，從而消除了長與定制有源晶振相關的交付周期.Skyworks以太網晶振,550AE840M000DGR,Si550壓控差分晶振.
.jpg)
Skyworks以太網晶振,550AE840M000DGR,Si550壓控差分晶振 參數表
| Parameter | Symbol | Test Condition | Min | Typ | Max | Units | |||||||||||||||
| Supply Voltage1 | V DD | 3.3 V option | 2.97 | 3.3 | 3.63 | V | |||||||||||||||
| 2.5 V option | 2.25 | 2.5 | 2.75 | V | |||||||||||||||||
| 1.8 V option | 1.71 | 1.8 | 1.89 | V | |||||||||||||||||
| Supply Current | IDD |
Output enabled LVPECL CML LVDS CMOS |
|
120 108 99 90 |
130 117 108 98 |
mA | |||||||||||||||
| tristate mode | 60 | 75 | mA | ||||||||||||||||||
| Output Enable (OE)2 | VIH | 0.75 x V DD | V | ||||||||||||||||||
| VIL | 0.5 | V | |||||||||||||||||||
| Operating Temperature Range | TA | –40 | 85 | °C | |||||||||||||||||
| Parameter | Symbol | Test Condition | Min | Typ | Max | Units | |||||||||||||||
| Control Voltage Tuning Slope1,2,3 | KV | 10 to 90% of V DD |
|
33 45 90 135 180 356 |
|
ppm/V | |||||||||||||||
| Control Voltage Linearity4 | LVC | BSL | –5 | ±1 | +5 | % | |||||||||||||||
| Incremental | –10 | ±5 | +10 | % | |||||||||||||||||
| Modulation Bandwidth | BW | 9.3 | 10.0 | 10.7 | kHz | ||||||||||||||||
| VC Input Impedance | Z VC | 500 | kΩ | ||||||||||||||||||
| Nominal Control Voltage | VCNOM | @ fO | V DD/2 | V | |||||||||||||||||
| Control Voltage Tuning Range | VC | 0 | V DD | V | |||||||||||||||||
| Parameter | Symbol | Test Condition | Min | Typ | Max | Units | |||||||||||||||
| Nominal Frequency1,2,3 | fO | LVDS/CML/LVPECL | 840 | MHz | |||||||||||||||||
| CMOS | 10 | 160 | MHz | ||||||||||||||||||
| Temperature Stability1,4 | TA = –40 to +85 ºC |
–20 –50 –100 |
|
+20 +50 +100 |
ppm | ||||||||||||||||
| Absolute Pull Range1,4 | APR | ±12 | ±375 | ppm | |||||||||||||||||
| Aging | Frequency drift over first year. | ±3 | ppm | ||||||||||||||||||
| Frequency drift over 15 year life. | ±10 | ||||||||||||||||||||
| Power up Time5 | tOSC | 10 | ms | ||||||||||||||||||
.jpg)
Skyworks以太網晶振,550AE840M000DGR,Si550壓控差分晶振 尺寸圖
Skyworks以太網晶振,550AE840M000DGR,Si550壓控差分晶振
產品特性
適用于以下任意頻率10至945MHz，然后選擇頻率至1.4GHz
第三代DSPLL®卓越的抖動性能（0.5ps）
溫度穩定性比SAW時鐘振蕩器
出色的PSRR性能
內部固定晶體頻率確保高可靠性和低成本變老
可用的CMOS、LVPECL、LVDS和CML輸出
3.3、2.5和1.8 V電源選項
行業標準5x7mm包裝和引腳
無鉛/符合RoHS
第三代DSPLL®卓越的抖動性能（0.5ps）
溫度穩定性比SAW時鐘振蕩器
出色的PSRR性能
內部固定晶體頻率確保高可靠性和低成本變老
可用的CMOS、LVPECL、LVDS和CML輸出
3.3、2.5和1.8 V電源選項
行業標準5x7mm包裝和引腳
無鉛/符合RoHS
| Mfr Part # | Mfr | Description | Series | Frequency | Output |
| 550BJ25M0000DG | Skyworks有源晶振 | VCXO DIFFSE SINGLE FREQ 10-14 | Si550 | 25 MHz | LVDS |
| 550AD10M0000DGR | Skyworks有源晶振 | XTAL OSC VCXO 10.0000MHZ LVPECL | Si550 | 10 MHz | LVPECL |
| 550AD12M5458DGR | Skyworks有源晶振 | XTAL OSC VCXO 12.5458MHZ LVPECL | Si550 | 12.5458 MHz | LVPECL |
| 550AD24M5760DGR | Skyworks有源晶振 | XTAL OSC VCXO 24.5760MHZ LVPECL | Si550 | 24.576 MHz | LVPECL |
| 550AD27M0000DGR | Skyworks有源晶振 | XTAL OSC VCXO 27.0000MHZ LVPECL | Si550 | 27 MHz | LVPECL |
| 550AD94M0000DGR | Skyworks有源晶振 | XTAL OSC VCXO 94.0000MHZ LVPECL | Si550 | 94 MHz | LVPECL |
| 550BD62M5000DGR | Skyworks有源晶振 | XTAL OSC VCXO 62.5000MHZ LVDS | Si550 | 62.5 MHz | LVDS |
| 550FD74M2500DGR | Skyworks有源晶振 | XTAL OSC VCXO 74.2500MHZ LVDS | Si550 | 74.25 MHz | LVDS |
| 550RC12M2230DGR | Skyworks有源晶振 | XTAL OSC VCXO 12.2230MHZ LVPECL | Si550 | 12.223 MHz | LVPECL |
| 550AJ873M515DG | Skyworks有源晶振 | XTAL OSC VCXO 873.5150MHZ LVPECL | Si550 | 873.515 MHz | LVPECL |
| 550AJ873M515DGR | Skyworks有源晶振 | XTAL OSC VCXO 873.5150MHZ LVPECL | Si550 | 873.515 MHz | LVPECL |
| 550FG125M000DG | Skyworks有源晶振 | XTAL OSC VCXO 125.0000MHZ LVDS | Si550 | 125 MHz | LVDS |
| 550FG125M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 125.0000MHZ LVDS | Si550 | 125 MHz | LVDS |
| 550AD10M0000DG | Skyworks有源晶振 | XTAL OSC VCXO 10.0000MHZ LVPECL | Si550 | 10 MHz | LVPECL |
| 550AD12M5458DG | Skyworks有源晶振 | XTAL OSC VCXO 12.5458MHZ LVPECL | Si550 | 12.5458 MHz | LVPECL |
| 550AD24M5760DG | Skyworks有源晶振 | XTAL OSC VCXO 24.5760MHZ LVPECL | Si550 | 24.576 MHz | LVPECL |
| 550AD27M0000DG | Skyworks有源晶振 | XTAL OSC VCXO 27.0000MHZ LVPECL | Si550 | 27 MHz | LVPECL |
| 550AD94M0000DG | Skyworks有源晶振 | XTAL OSC VCXO 94.0000MHZ LVPECL | Si550 | 94 MHz | LVPECL |
| 550BD62M5000DG | Skyworks有源晶振 | XTAL OSC VCXO 62.5000MHZ LVDS | Si550 | 62.5 MHz | LVDS |
| 550FD74M2500DG | Skyworks有源晶振 | XTAL OSC VCXO 74.2500MHZ LVDS | Si550 | 74.25 MHz | LVDS |
| 550RC12M2230DG | Skyworks有源晶振 | XTAL OSC VCXO 12.2230MHZ LVPECL | Si550 | 12.223 MHz | LVPECL |
| 550AJ40M0000DGR | Skyworks有源晶振 | XTAL OSC VCXO 40.0000MHZ LVPECL | Si550 | 40 MHz | LVPECL |
| 550AE19M2000DGR | Skyworks有源晶振 | XTAL OSC VCXO 19.2000MHZ LVPECL | Si550 | 19.2 MHz | LVPECL |
| 550AE19M2000DG | Skyworks有源晶振 | XTAL OSC VCXO 19.2000MHZ LVPECL | Si550 | 19.2 MHz | LVPECL |
| 550AJ40M0000DG | Skyworks有源晶振 | XTAL OSC VCXO 40.0000MHZ LVPECL | Si550 | 40 MHz | LVPECL |
| 550AC1000M00DG | Skyworks有源晶振 | XTAL OSC VCXO 1.0000GHZ LVPECL | Si550 | 1 GHz | LVPECL |
| 550AC866M000DG | Skyworks有源晶振 | XTAL OSC VCXO 866.0000MHZ LVPECL | Si550 | 866 MHz | LVPECL |
| 550AD000389DG | Skyworks有源晶振 | XTAL OSC VCXO 993.409691MHZ LVPE | Si550 | 993.409691 MHz | LVPECL |
| 550AD1000M00DG | Skyworks有源晶振 | XTAL OSC VCXO 1.0000GHZ LVPECL | Si550 | 1 GHz | LVPECL |
| 550AD983M040DG | Skyworks有源晶振 | XTAL OSC VCXO 983.0400MHZ LVPECL | Si550 | 983.04 MHz | LVPECL |
| 550AF1000M00DG | Skyworks有源晶振 | XTAL OSC VCXO 1.0000GHZ LVPECL | Si550 | 1 GHz | LVPECL |
| 550BC1000M00DG | Skyworks有源晶振 | XTAL OSC VCXO 1.0000GHZ LVDS SMD | Si550 | 1 GHz | LVDS |
| 550BF1000M00DG | Skyworks有源晶振 | XTAL OSC VCXO 1.0000GHZ LVDS SMD | Si550 | 1 GHz | LVDS |
| 550BF1400M00DG | Skyworks有源晶振 | XTAL OSC VCXO 1.4000GHZ LVDS SMD | Si550 | 1.4 GHz | LVDS |
| 550EC892M933DG | Skyworks有源晶振 | XTAL OSC VCXO壓控晶振892.9330MHZ LVPECL | Si550 | 892.933 MHz | LVPECL |
| 550MC1150M00DG | Skyworks有源晶振 | XTAL OSC VCXO 1150.0000MHZ LVPEC | Si550 | 1150 MHz | LVPECL |
| 550MC1200M00DG | Skyworks有源晶振 | XTAL OSC VCXO 1200.0000MHZ LVPEC | Si550 | 1200 MHz | LVPECL |
| 550MD1100M00DG | Skyworks有源晶振 | XTAL OSC VCXO 1.1000GHZ LVPECL | Si550 | 1.1 GHz | LVPECL |
| 550MD1150M00DG | Skyworks有源晶振 | XTAL OSC VCXO 1150.0000MHZ LVPEC | Si550 | 1150 MHz | LVPECL |
| 550MD1200M00DG | Skyworks有源晶振 | XTAL OSC VCXO 1200.0000MHZ LVPEC | Si550 | 1200 MHz | LVPECL |
| 550NC840M000DG | Skyworks有源晶振 | XTAL OSC VCXO 840.0000MHZ LVDS | Si550 | 840 MHz | LVDS |
| 550AE1000M00DGR | Skyworks有源晶振 | XTAL OSC VCXO 1.0000GHZ LVPECL | Si550 | 1 GHz | LVPECL |
| 550AE1228M80DGR | Skyworks有源晶振 | XTAL OSC VCXO 1.2288GHZ LVPECL | Si550 | 1.2288 GHz | LVPECL |
| 550AE840M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 840.0000MHZ LVPECL | Si550 | 840 MHz | LVPECL |
| 550AE884M736DGR | Skyworks有源晶振 | XTAL OSC VCXO 884.7360MHZ LVPECL | Si550 | 884.736 MHz | LVPECL |
| 550AE970M000DGR | Skyworks有源晶振 | XTAL OSC VCXO 970.0000MHZ LVPECL | Si550 | 970 MHz | LVPECL |
| 550AE983M040DGR | Skyworks有源晶振 | XTAL OSC VCXO 983.0400MHZ LVPECL | Si550 | 983.04 MHz | LVPECL |
| 550AH1000M00DGR | Skyworks有源晶振 | XTAL OSC VCXO 1.0000GHZ LVPECL | Si550 | 1 GHz | LVPECL |
| 550AJ000389DGR | Skyworks有源晶振 | XTAL OSC VCXO 993.409691MHZ LVPE | Si550 | 993.409691 MHz | LVPECL |
| 550AJ004643DGR | Skyworks有源晶振 | XTAL OSC VCXO 873.51542MHZ LVPEC | Si550 | 873.51542 MHz | LVPECL |
| 550AJ004645DGR | Skyworks有源晶振 | XTAL OSC VCXO 1024.23965MHZ LVPE | Si550 | 1024.23965 MHz | LVPECL |
| 550AJ004648DGR | Skyworks有源晶振 | XTAL OSC VCXO 1033.3440MHZ LVPEC | Si550 | 1033.344 MHz | LVPECL |
| 550AJ1000M00DGR | Skyworks有源晶振 | XTAL OSC VCXO 1.0000GHZ LVPECL | Si550 | 1 GHz | LVPECL |
| 550AJ1134M00DGR | Skyworks有源晶振 | XTAL OSC VCXO 1.1340GHZ LVPECL | Si550 | 1.134 GHz | LVPECL |
| 550AJ1200M00DGR | Skyworks有源晶振 | XTAL OSC VCXO 1.2000GHZ LVPECL | Si550 | 1.2 GHz | LVPECL |
| 550AJ1213M00DGR | Skyworks有源晶振 | XTAL OSC VCXO 1.2130GHZ LVPECL | Si550 | 1.213 GHz | LVPECL |
| 550AJ881M280DGR | Skyworks有源晶振 | XTAL OSC VCXO 881.2800MHZ LVPECL | Si550 | 881.28 MHz | LVPECL |
